Zmodeler Edge Action Close 지모델러 클로즈



Close (클로즈)



Close action(액션) 은 모델의 오픈된 곳을 닫는 기능을 합니다.

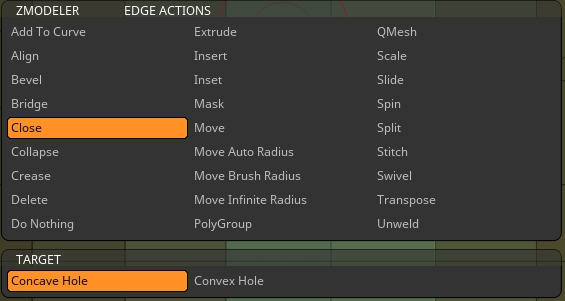

[ Target 타깃 ]
Concabe Hole, 오목한 구멍 Convex Hole 볼록한 구멍



Concave Hole은 Tool >> Geometry >> Modify Topology >> Close Hole 기능에 사용 된 것과 동일한 알고리즘을 사용하여 구멍을 채 웁니다. 클릭 한 열린 가장자리 루프의 구멍을 간단히 닫습니다.



중요 사항 :

topology에서 허용하는 경우에만 구멍을 채울 수 있습니다.



Convex Hole은 다른 알고리즘을 사용하여 구멍을 채우면서 입체 구조물을 만듭니다. 구멍을 채우는 모양은 아래에 설명된 modifiers(모디파이어) 및 opiton(옵션)에 의해 결정이 됩니다.



구멍의 edge(에지)를 선택한 후 클릭을 계속 유지하는 것이 중요합니다. 이렇게하면 상호 작용에 의한 구조물의 모양을 직관적으로 확인할수 있습니다.





[ Modifiers 모디파이어 ] Convex Hole 에만 적용
* Modigier는 명사로 수식어의 뜻으로 좀 더 명확한 설정을 하기 위한 추가적인 설정으로 이해하시면 됩니다.



edge(에지)를 클릭을 하고 수평 또는 수직으로 이용하면 표면의 모양이 수정됩니다. 수평 이동은 곡률과 고도를 변경하며 수직 이동은 테설레이션 양을 설정합니다.



Converge to Center, Converge to Edge, Converge to Point: 중심으로 모이다, 에지로 모이다, 포인트로 모이다.

구조 모양의 생성에 영향을 주는 중심점으로 이동하는 위치와 방향을 설정합니다.



Interactive Curvature, Optimal Curvature, Curvature Value: 상호적인 곡률, 최적화의 곡률, 곡률의 값

생성된 형태의 곡률을 상호 직관적 또는 자동으로 최적화 되도록 설정



Interactive Resolution, Optimal Resolution, Resolution Value: 상호적인 해상도, 최적화의 해상도, 해상도의 값

geometry(지오메트리)의 tessellation(테셀레이션)을 상호 직관적 또는 자동으로 최적화 되도록 설정



No Twist, 360 Degrees Twist, Twist Value: 비틀림 없음, 360° 비틀림, 비틀림의 값

이 기능은 나선 모양의 표면을 생성하는 유용합니다.



PolyGroup columns, PolyGroup Rows, PolyGroup Flat: 열 폴리그룹, 행 폴리그룹, 하나의 폴리그룹,

폴리그룹을 어떤 방향으로 나눌지 설정을 합니다.





[ option 옵션 ] Convex Hole 에만 적용



Circle 원

The Spline 스플라인

Arcs 아치

Arcs and Line 아치 와 라인

Round Corners 둥근 코너

Small Round Corners 작은 둥근 코너

Tight Round Corners 타이트한 둥근 코너

Straight Line 곧 바른 라인



위에 옵션에 따라 구멍을 닫는 형상의 모양을 정합니다.



One Line 하나의 라인

평평하게만 구멍을 매꿉니다. 이 옵션을 선택하면 테셀레이션 만 변경할 수 있습니다.



[ 선택 작업 ]



Shift :  옵션과 Modifier에서 선택한 모양을 자동으로 만들려면 클릭 및 드래그하는 동안에 Shift를 누릅니다.
