ZmodelerEdge Action Bridge지모델러 에지 액션 브리지

Bridge 브리지

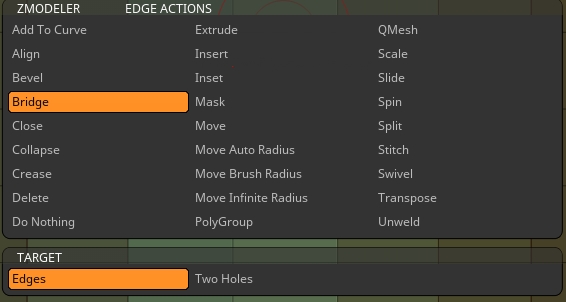

Bridge action(액션)은 분리된 두개의 edge(에지)를 polygon(폴리곤)을 생성하여 연결하는 기능을 하지고 있습니다. 연결할 첫번째 edge(에지)에 마우스를 올리면 "Click first edge" 라는 문구가 만들어지고 클릭 후에 두번째 edge(에지)에 마우스를 올리면 "Click second edge" 라는 문구가 표기가 되며 클릭하면 새로운 polygon(폴리곤)면이 생성이 되며 이어집니다.



[ Target 타깃 ]



Bride target(타깃)에 Two Edge을 사용할 때는 주의하세요. 첫번째, 두번째 클릭으로 새롭게 생성된 polygon(폴리곤)은 기존의 polygon(폴리곤) 아래로 계속 중첩되어 생성 되기에 잘못된 topology를 쉽게 만들 수 있습니다.



Bridge target(타깃)에서 Two Holes Target을 사용하면 두 구멍의 edge를 함께 연결하여 두 구멍 사이에 튜브 모양의 모양을 만듭니다. Bridge의 모양은 아래에 설명 된 다양한 옵션과 에 의해 크게 영향을받을 수 있습니다.



중요 사항:
polygon(폴리곤)은 단면이기 때문에 특정 각도에서 edge(에지)를 보기가 어려울 수 있습니다. Tool >> Display Properties >> Double을 활성화하면 polygon(폴리곤)의 edge(에지)가 더 잘 보입니다.

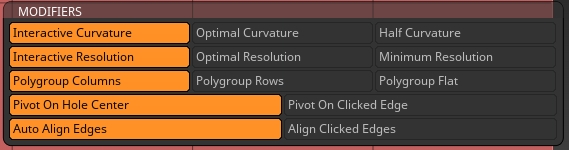

[ Modifiers 모디파이어 ]
* Modigier는 명사로 수식어의 뜻으로 좀 더 명확한 설정을 하기 위한 추가적인 설정으로 이해하시면 됩니다.



두 번째 클릭을 계속 유지하면서 마우스를 수직 및 수평으로 드래그하면 다리 모양이 변경됩니다. 수평 이동은 곡률을 증가 또는 감소시키는 반면 수직 이동은 범위의 테셀레이션을 제어합니다.



Interactive Curvature, Optimal Curvature, Half Curvature: 직관적인 곡률, 최적의 곡률, 절반의 곡률

brige의 곡률을 직관적으로 설정하거나 자동으로 최적화 할 수 있습니다.



Interactive Resolution, Optimal Resolution, Minimum Resolution: 직관적인 밀도, 최적의 밀도, 최소한의 밀도

brige의 밀도(테셀레이션)을 직관적으로 설정하거나 자동으로 최적화 할 수 있습니다.



PolyGroup Columns, PolyGroup Rows, PolyGroup Flat: 열 폴리그룹 , 행 폴리그룹 , 평평한 폴리그룹

brige를 따라 polygroup이 생성되는 방식을 설정합니다.



Pivot on Hole Center, Pivot on Clicked Edge: 축배치: 구멍의 중심, 축배치:클릭한 에지

튜브 곡률의 생성 방식을 정의하는 피벗 지점을 정의합니다. 더 먼 거리의 두 모서리를 클릭하면 더 긴 곡선이 생성되고, 더 짧은 거리의 두 모서리를 클릭하면 더 짧은 곡선이 생성됩니다.



Auto Align Edges, Align Clicked Edges: 에지 자동 정렬, 클릭된 에지 정렬

Pivot modifier(모디파이어)와 유사하며 edge(에지)들를 정렬 할 때 사용할 egde(에지)를 설정합니다.

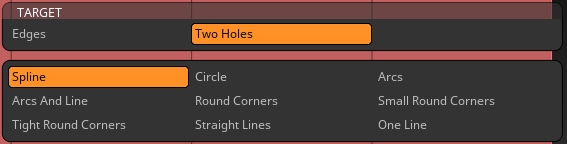

[ option 옵션 ]



Circle 원형

The Spline 스플라인

Arcs 원호

Arcs and Line 원호+라인

Round Corners 둥근 모서리

Small Round Corners 작은 원형 모서리

Tight Round Corners 좁은 원형 모서리

Straight Line 직선형 라인



위에 옵션에 따라 두 구멍 사이의 다리 모양을 정합니다.



One Line 하나의 라인

클릭한 두 구멍 사이에 직선 브리지를 만듭니다.



[ 선택 작업 ]



Shift : 브리지 옵션과 Modifier에서 선택한 모양을 자동으로 만들려면 클릭 및 드래그하는 동안에 Shift를 누릅니다. (예를 들어, 원 유형의 교량은 깨끗한 부분 원을 생성합니다.)
